Innovazioni nei Chip per Computer
Negli ultimi anni, le prestazioni dei chip per computer hanno raggiunto un punto critico, avvicinandosi ai limiti fisici imposti dallo spazio disponibile nei circuiti integrati. Tuttavia, un gruppo di ricercatori ha proposto una soluzione innovativa: la costruzione di chip in verticale. Questa strategia potrebbe non solo contribuire a prolungare la vita dell’ipotesi di Moore, formulata negli anni ’60 dal fondatore di Intel, Gordon Moore, ma potrebbe anche superarla. Secondo questa teoria, i progressi tecnologici dovrebbero consentire il raddoppio del numero di transistor sui chip ogni due anni, mantenendo invariato il costo. Un aumento del numero di transistor si traduce generalmente in una maggiore potenza di elaborazione, ma i produttori di componenti si trovano ora a fronteggiare la mancanza di spazio e di metodi per miniaturizzare ulteriormente i transistor.
Chip Impilati Verticalmente: Un Approccio Innovativo

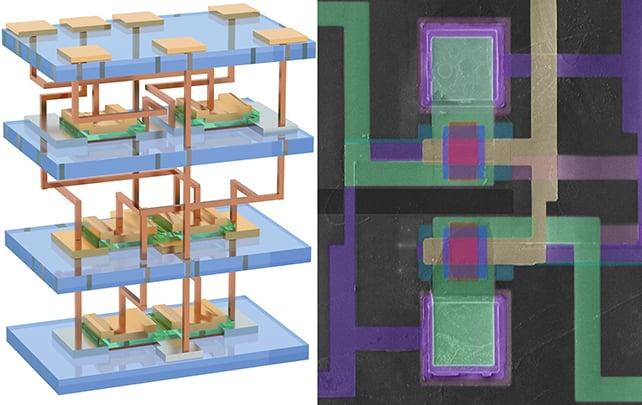

La ricerca condotta dall’Università dell’Illinois Urbana-Champaign ha trovato un modo per impilare i chip in verticale, utilizzando silicio simile a quello impiegato nelle tecnologie attuali e garantendo prestazioni comparabili. Il team di scienziati, guidato dalla ricercatrice Qing Cao, sostiene che questo approccio potrebbe migliorare significativamente la densità e la velocità di calcolo, riducendo al contempo il consumo energetico grazie a una maggiore efficienza e a connessioni più brevi. Attualmente, per memorizzare un singolo bit di informazione, sono necessari sei transistor disposti su un piano. Con l’integrazione verticale, è possibile distribuire questi transistor su più strati, analogamente a come si sostituisce un sobborgo disperso con grattacieli: si ottiene la stessa funzionalità, ma con un’impronta spaziale ridotta, che facilita una comunicazione più rapida ed efficiente tra gli strati.
Affrontare le Sfide del Calore nei Chip 3D
Sebbene la tecnologia di impilamento dei chip sia stata esplorata in passato, uno dei principali ostacoli è rappresentato dal calore. I processi di fabbricazione dei chip richiedono temperature estremamente elevate, intorno ai 1.000 °C, e la creazione di un secondo strato comporta il rischio di danneggiare il primo. Anche se è possibile cuocere gli strati separatamente e poi unirli, o utilizzare materiali più resistenti al calore, queste soluzioni compromettono le prestazioni e la densità degli strati, nonché l’integrazione elettronica rispetto alle versioni a integrazione monolitica. Quest’ultima è fondamentale per sbloccare il pieno potenziale dei chip 3D, come sottolinea Cao. Grazie a questa nuova ricerca, per la prima volta è stato possibile rispettare il budget termico dell’integrazione 3D monolitica utilizzando silicio monocristallino standard, ottenendo prestazioni senza precedenti.
Strategie Innovative per la Gestione del Calore

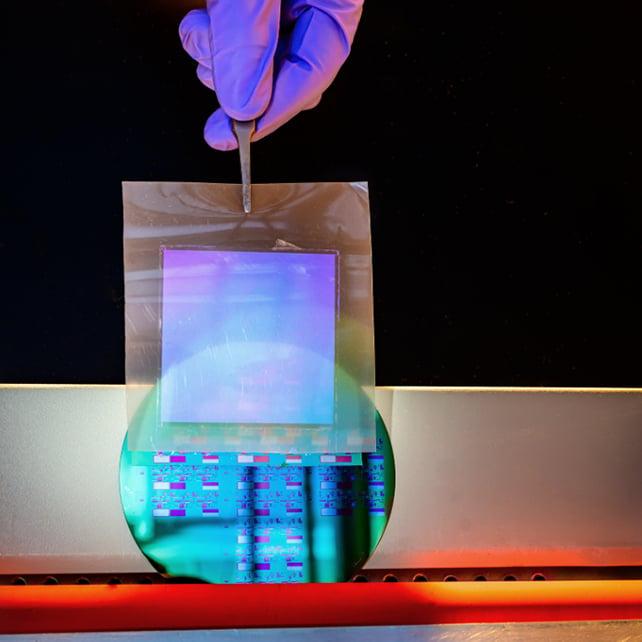

I ricercatori hanno affrontato il problema del calore attraverso diverse strategie innovative. Hanno sviluppato transistor “senza giunzioni”, modificando la composizione chimica degli strati del circuito in modo tale che le operazioni che richiedono alte temperature possano essere eseguite in anticipo, prima dell’impilamento. Inoltre, hanno impiegato membrane di silicio nanoflessibili e ultra-sottili per i loro strati, in sostituzione dei tradizionali wafer. Questa applicazione, simile a un rotolo piuttosto che a un impilamento, può avvenire a temperature inferiori ai 200 °C. Le membrane sono progettate per essere meccanicamente flessibili, adattandosi alla superficie sottostante, come spiega Cao. Questa conformità riduce il rischio di difetti interfaciali, come le cavità, che si verificano frequentemente quando si tenta di unire due wafer rigidi tramite bonding.
Prospettive Future per i Chip Impilati
Oltre a utilizzare lo stesso silicio monocristallino impiegato nei chip per computer attuali, il processo sviluppato dal team garantisce alti rendimenti, con un numero molto ridotto di chip inutilizzabili. I ricercatori sono ottimisti riguardo alla possibilità di estendere questa tecnologia a scale commercialmente valide. Finora, il team è riuscito a realizzare fino a tre strati, con circuiti logici funzionanti e celle di memoria integrate. Sebbene questo sia sufficiente per dimostrare la fattibilità dell’idea, il numero di strati potrebbe aumentare in futuro. Tuttavia, permangono alcune sfide da affrontare per portare questa tecnologia dal laboratorio a una fabbrica di semiconduttori. Attualmente, i chip richiedono tensioni superiori alla norma per funzionare, un aspetto che necessita di miglioramenti. In linea di principio, gli impilamenti verticali dovrebbero rendere i chip più efficienti dal punto di vista energetico.
Il Ruolo dei Chip Tradizionali nel Futuro Tecnologico
Nonostante i progressi nel campo del calcolo quantistico, il calcolo classico e i chip tradizionali continueranno a rivestire un ruolo cruciale nel guidare l’innovazione tecnologica e nel soddisfare le previsioni formulate da Gordon Moore negli anni ’60. “Possiamo continuare a impilare strati oltre i tre che abbiamo dimostrato, e il processo produrrà transistor ad alte prestazioni con elevati rendimenti e bassa variabilità”, afferma Cao. La ricerca, pubblicata sulla rivista scientifica *Nature*, rappresenta una solida base per trasferire questa tecnologia e dimostrare la sua immediata applicabilità in un contesto industriale di semiconduttori.
